>>QS-G型旋轉接頭適用范圍：
轉速：n≤100RPM
溫度：t≤220℃
壓力：p≤1.8MPa
介質：飽和蒸汽、過熱蒸汽、過熱水等
材質：球墨碳鋼
注：特殊條件的旋轉接頭請與滕州市豐瑞機械制造有限公司技術部聯系。
>>QS-G型旋轉接頭結構特點：
Q型系列旋轉接頭的類型，結構簡單、體積小、重量輕、密封性能穩定、維護方便，也是同類產品中應用最廣泛的一種。其結結構外管體直接接到輥?zhàn)踊蚝嫱采希瑸橹饕男D(zhuǎn)部件；經過精加工的外管體球面、底蓋和浸涕碳石墨球面密封環共同組成密封可靠的動摩擦副，球面密封環在其殼體內的環形空間中滑動，加之無油軸承與殼體的密切配合，使旋轉接頭自由支撐，故對裝機精度要求不高；球面密封環磨損后，借助于彈簧的預壓力隨時得到補償，不嘗時殼體緩緩向后移動，并可通過外管體上的刻線觀察到密封件的磨損程度；當蒸汽、油或其他介質流經球面密封環和無油軸承時，形成一層很薄的液膜，提供密封和潤滑，從而減輕了摩擦和磨損，延長使用壽命。

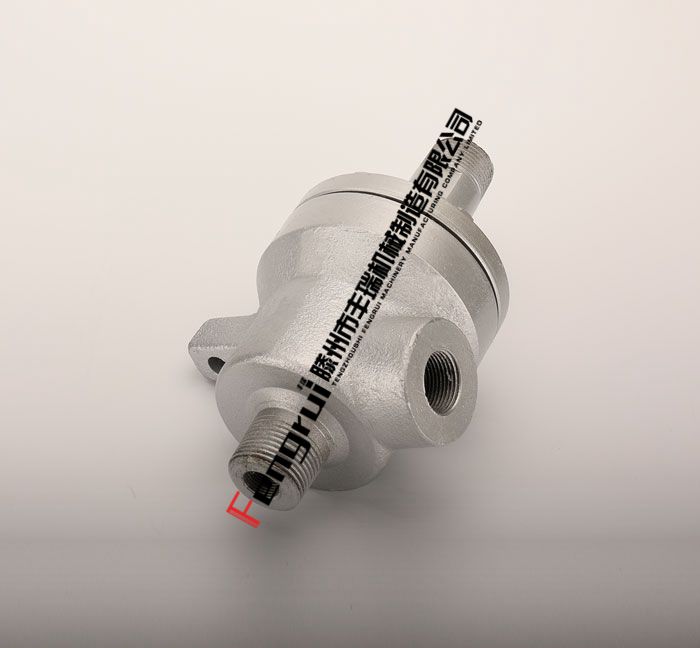

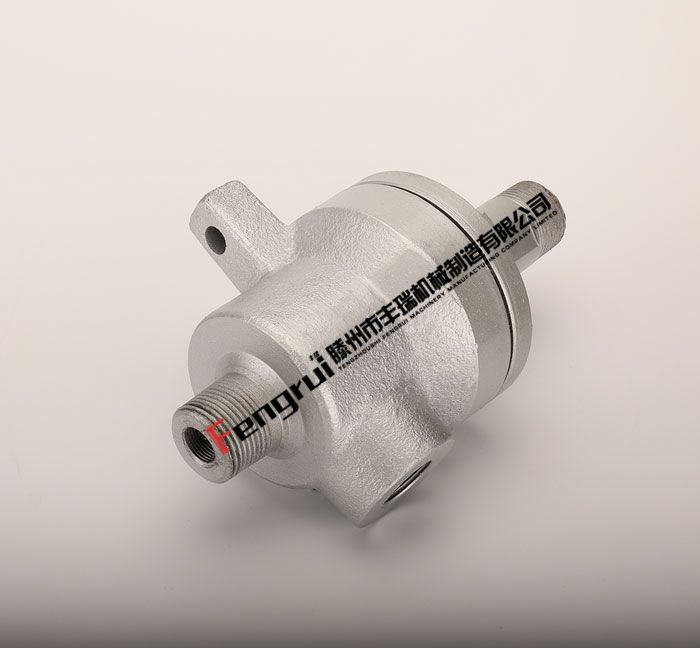

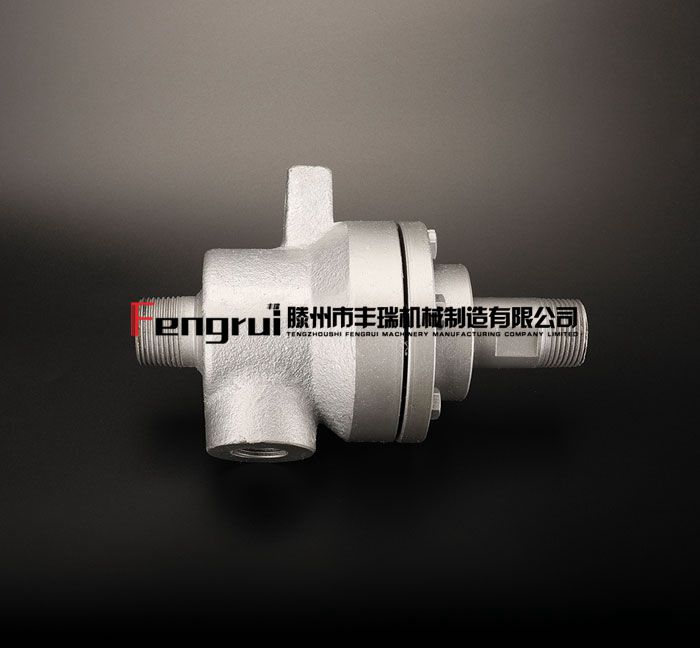

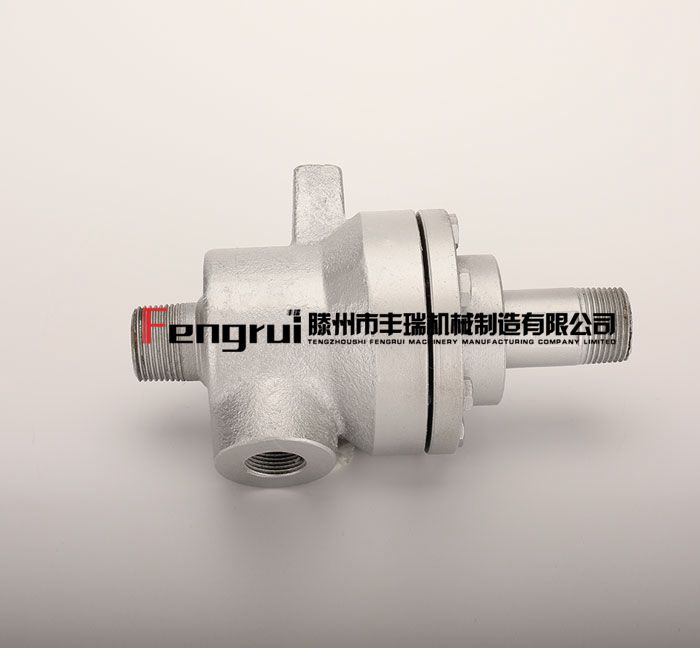

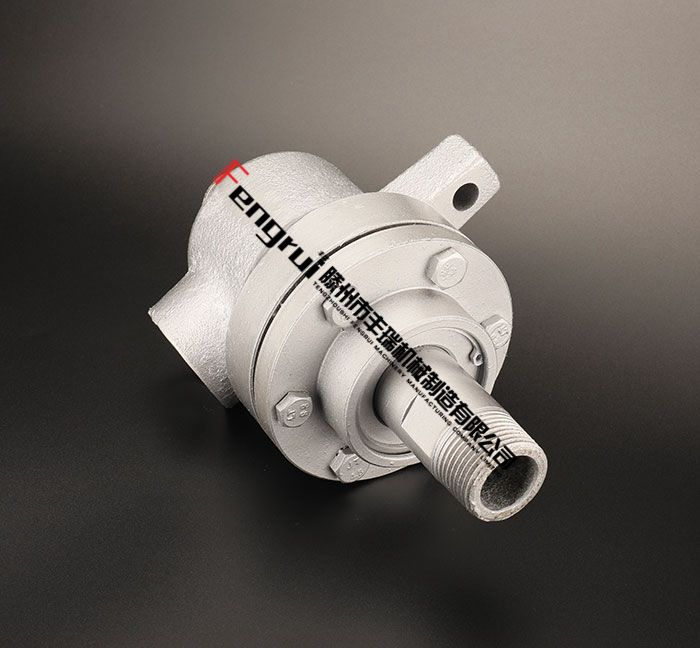

>>QS-G型旋轉接頭實拍大圖：

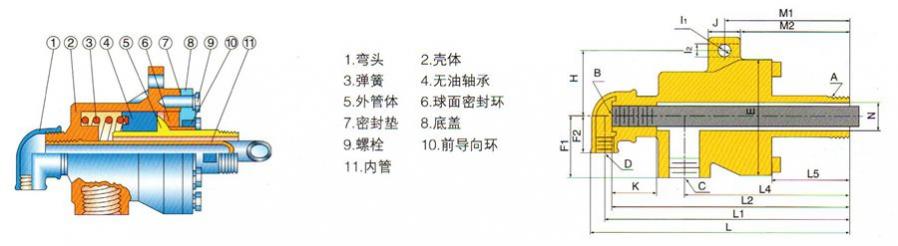

>>QS-G型旋轉接頭規格尺寸：
QS-G型旋轉接頭 雙向流通內管固定式——螺紋連接
規格 | 型號 | A | B | C | E | F1 | F2 | H | I1 | I2 | J | K | L | L1 | L2 | L4 | L5 | M1 | M2 | N |
20 | QS-G20-8 | R3/ 4 | G1/4 | Rc3/4 | 96 | 48 | 30 | 58 | 12 | - | 30 | 35 | 199 | 180 | 166 | 117 | 39 | 80 | 66 | 18 |
25 | QS-G25-10 | R1 | G3/4 | Rc3/4 | 76 | 35 | 40 | 54 | - | 11 | 25 | 35 | 239 | 225 | 215 | 155 | 48 | 105 | 93 | 25 |
32 | QS-G32-15 | R1-1/4 | G1/2 | Rc1 | 120 | 63 | 38 | 70 | - | 14 | 34 | 47 | 256 | 235 | 219 | 155 | 59 | 112 | 95 | 30 |
40 | QS-G40-20 | R1-1/2 | G3/4 | Rc1-1/4 | 130 | 70 | 43 | 78 | - | 16 | 32 | 45 | 297 | 273 | 254 | 187 | 69 | 133 | 117 | 38 |
50 | QS-G50-25 | R2 | G1 | Rc1-1/2 | 160 | 85 | 51 | 95 | 18 | - | 40 | 36 | 318 | 291 | 270 | 186 | 64 | 124 | 104 | 48 |
65 | QS-G65-32 | R2-1/2 | G1-1/4 | RC1-1/4 | 140 | 90 | 62 | 95 | 20 | - | 50 | 55 | 399 | 371 | 351 | 200 | 81 | 220 | 195 | 64 |
>>QS-G型旋轉接頭工作原理：
客戶可根據使用設備的具體結構設置各種不同的連接方式

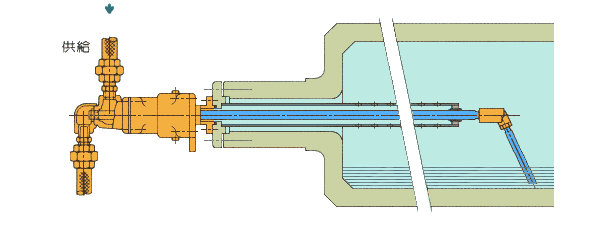

雙向流通式（內管固定式）
在滾筒內裝有不同形式的虹吸管，將冷凝水排出，此類型多用于蒸汽類型。
>>旋轉接頭外管螺紋旋向的選擇方法：
一般情況下，在安裝旋轉接頭的一端看設備的旋轉方向來確定旋轉接頭的螺紋方向。
A.設備逆時針?lè)较蛐D(zhuǎn)，選用右旋旋向的旋轉接頭。
B.設備順時針?lè)较蛐D(zhuǎn)，選用左旋旋向的旋轉接頭。
>>旋轉接頭的使用：
1.應該保持滾筒及內管內部的清潔，對新的設備應特別注意，必要時需加過濾器，以避免異物雜質對旋轉接頭造成異常磨損。
2.當發現旋轉接頭滲漏時，應及時停機檢查滲漏原因，不要帶病工作，以免造成零部件的異常損壞。
3.在未流通介質時，應避免長時間空運轉。
3.因機器長期不使用會導致旋轉接頭內部的結構與起銹，請注意如再使用很可能卡死或者滴漏現象發生。
4.帶有注油裝置的請定期注油，確保軸承運轉的可靠性。
5.流通熱體介質的旋轉接頭應逐漸升溫，避免溫度急變，對密封件造成老化。
>>旋轉接頭的維護：
1.拆卸旋轉接頭時，應注意過高的溫度對身體的影響。
2.拆下并打開旋轉接頭時，應注意裝配順序，并保持內部零件的原始狀態，以分析原因。
3.檢查密封端面的磨損狀況及厚度變化情況（一般正常磨損量為5-10mm）；觀察密封端面的摩擦軌跡，看是否出現三點斷續接觸或者劃傷等問題，這屬于不正常的摩擦狀況，應立即維修。
